外力引起节理变形，改变了节理渗流流速率，进而引起的孔隙压力变化，孔隙应力变化又会影响节理变形。节理开度、节理表面粗糙是重要的控制参数，其影响因素有外力，流体压力和节理面的几何性质。

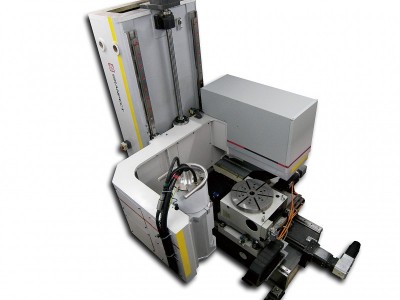

西安力创（LETRY）公司应用自主研发的岩石节理渗流－剪切耦合伺服试验系统，用于进行大比例平面应力应变岩石节理渗流－剪切耦合伺服试验、地下地表工程三维试验及软岩试样力学特性研究。
利用实时数字摄影和三维视频技术，对巷道开挖支护过程中的岩体的宏观、细观变形场和应力场进行测试和分析，研究深埋巷道在高地应力条件下的开挖、破坏、支护平衡演化过程及其规律，以确定深埋巷道岩石工程的稳定性理论和合理有效的支护对策。
主要性能指标：
1、伺服控制剪切试验子系统
(1)z大垂直力：1000kN；
(2)垂直力测量精度：示值的±1％（在满量程的5％～100％的范围内）；
(3)z大水平力：500kN；
(4)水平力测量精度：示值的±1％（在满量程的5％～100％的范围内）；
(5)垂直方向变形测量范围：0～20mm；
(6)垂直方向变形测量精度：±1％F·S；
(7)位移速度范围：0.5mm/min～100mm/min；
(8)位移速度精度：示值的±1％（在满量程的5％～100％的范围内）；
(9)力、位移控制精度：示值的±1％（在满量程的5％～100％的范围内）；
(10)水平变形测量范围：0～20mm；
(11)水平变形测量精度：±0.5％F·S；
(12)垂直方向的变形量测为四支位移传感器，变形控制取其平均值；
(13)水平方向的变形量测为两支位移传感器，变形控制取其平均值。
2、渗流子系统；
(1)渗流压力：0.2MPa
(2)渗流压力精度：示值的±1％（在满量程的5％～100％的范围内）；
3、节理表面形态测试子系统
(1)z大试件尺寸：X、Y方向(水平方向)0.4m；
(2)节理面直角坐标系行程：Z方向(竖直方向)0.2m；
(3)形态测试精度：±0.001mm。
西安力创（LETRY）公司是一家专业研发、生产各类试验机设备的高新技术企业，可根据需要设计制造您满意的设备，针对不同客户，提供专业的技术咨询和试验项目方案设计。了解岩石节理渗流－剪切耦合伺服试验系统报价欢迎咨询：029-81881562、13474307369；了解更多产品请关注公司网站：“www.letry.com.cn”。
